Dachträger-Winkel 60×70 für Airline- & C-Schiene – V2A Edelstahl

Dachträger-Winkel 60×70 für Airline- & C-Schiene – V2A Edelstahl

Du möchtest einen stabilen Dachträger für Camper, Van oder Transporter selbst bauen? Mit diesem Dachträger-Winkel befestigst du ein 60×30-mm-Aluminiumprofil zuverlässig auf einer Airlineschiene oder C-Schiene.

Der Winkel besteht aus 4 mm starkem V2A-Edelstahl (1.4301). Das korrosionsbeständige Material eignet sich dauerhaft für den Einsatz am Fahrzeug und im Außenbereich.

Verfügbare Höhen

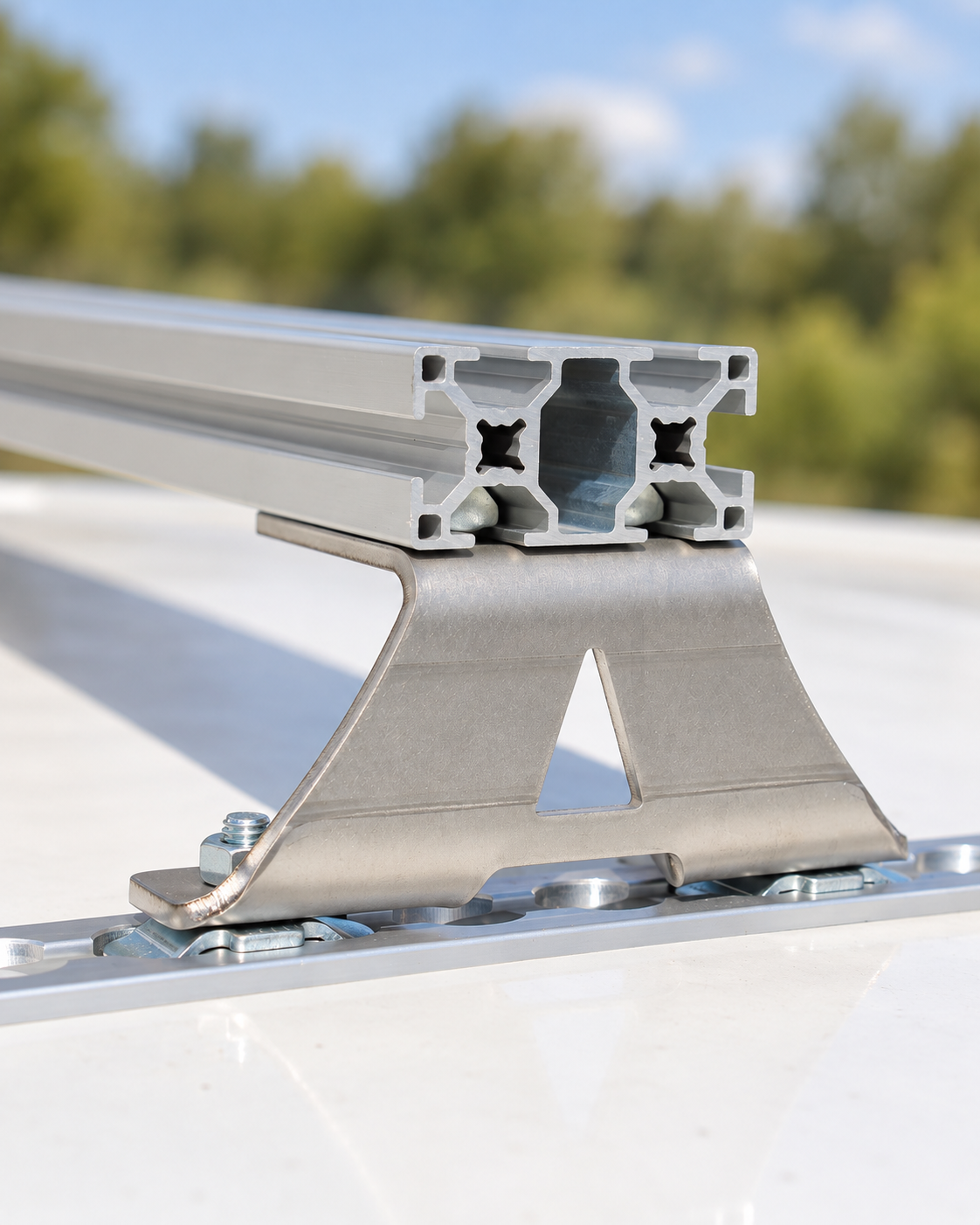

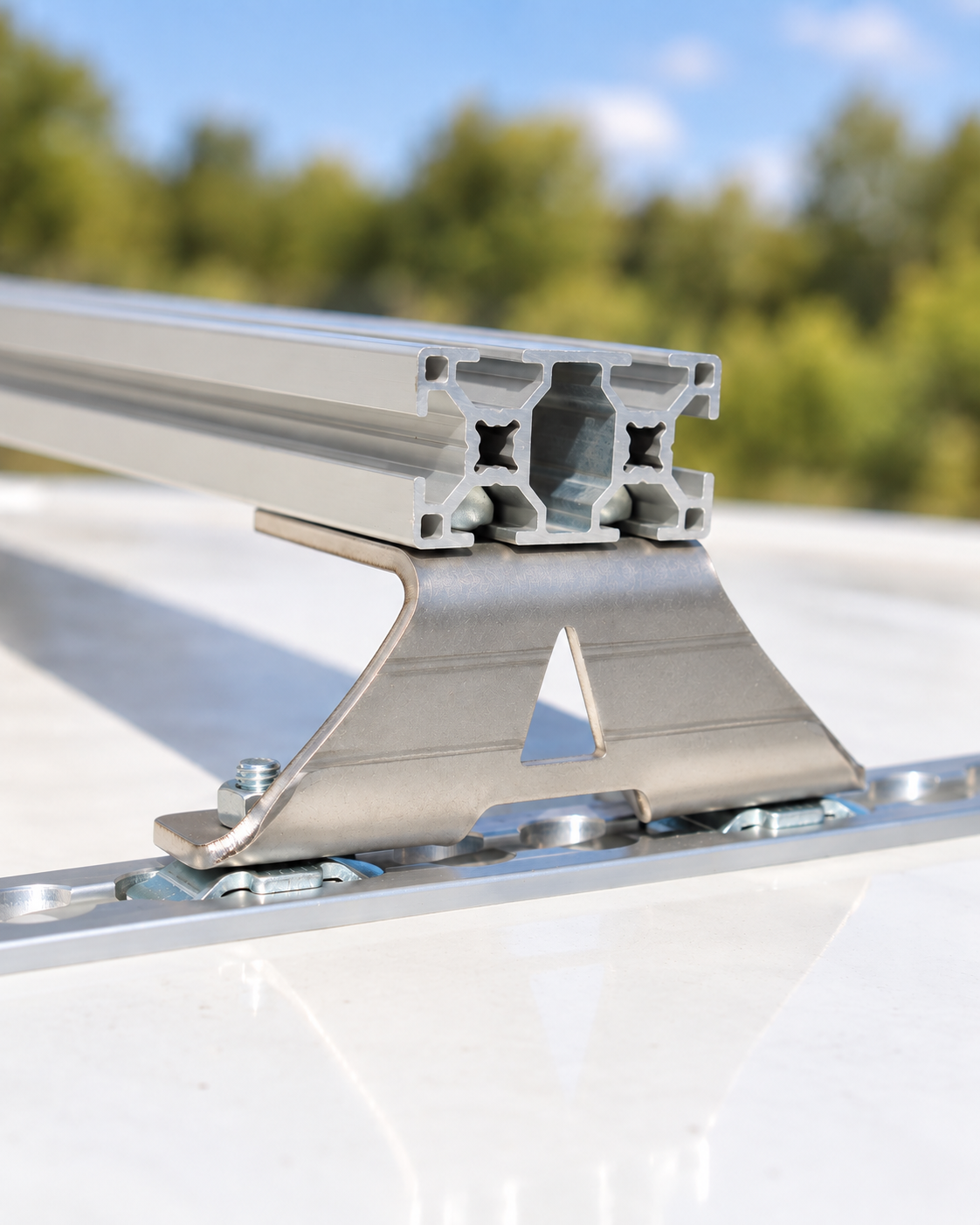

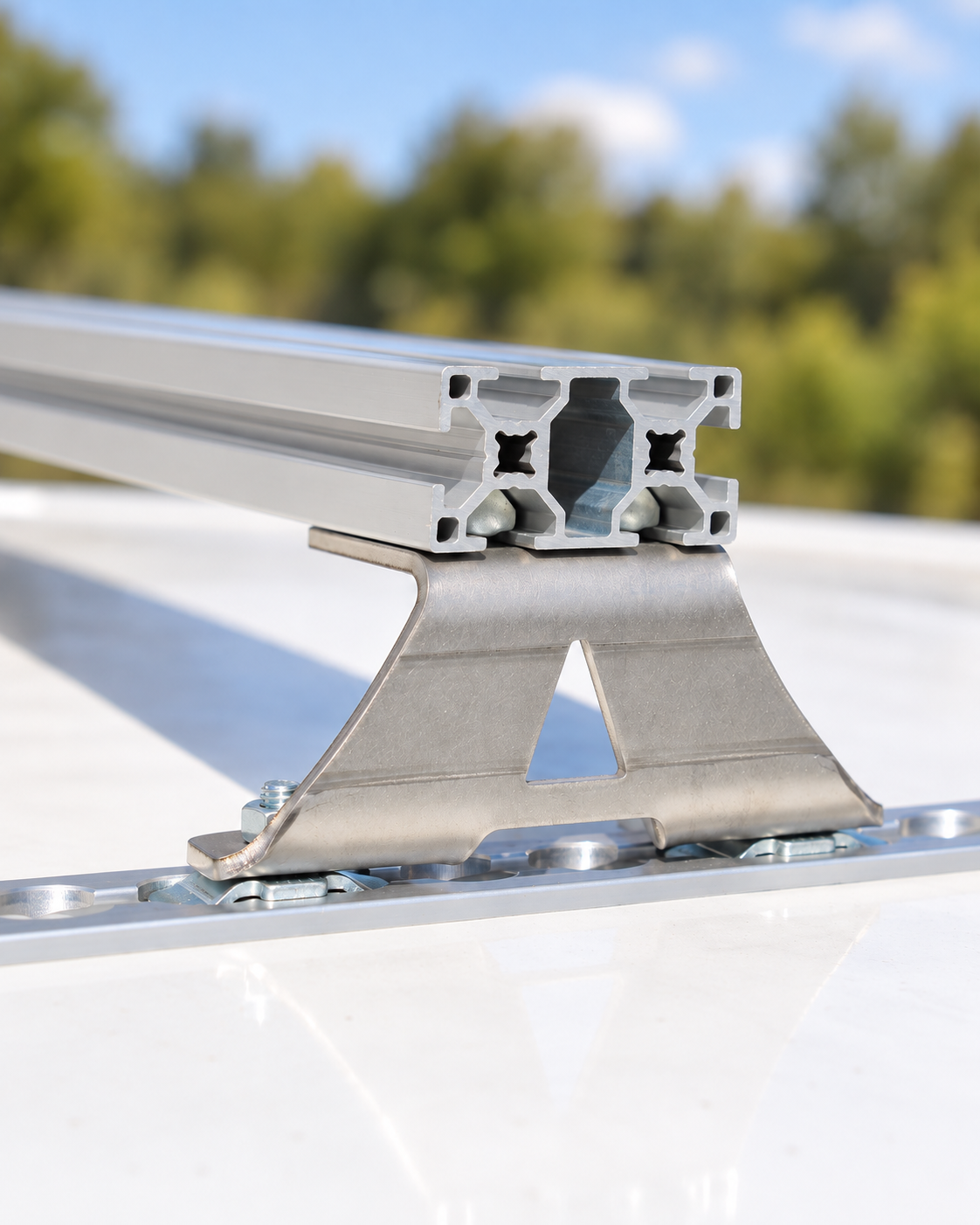

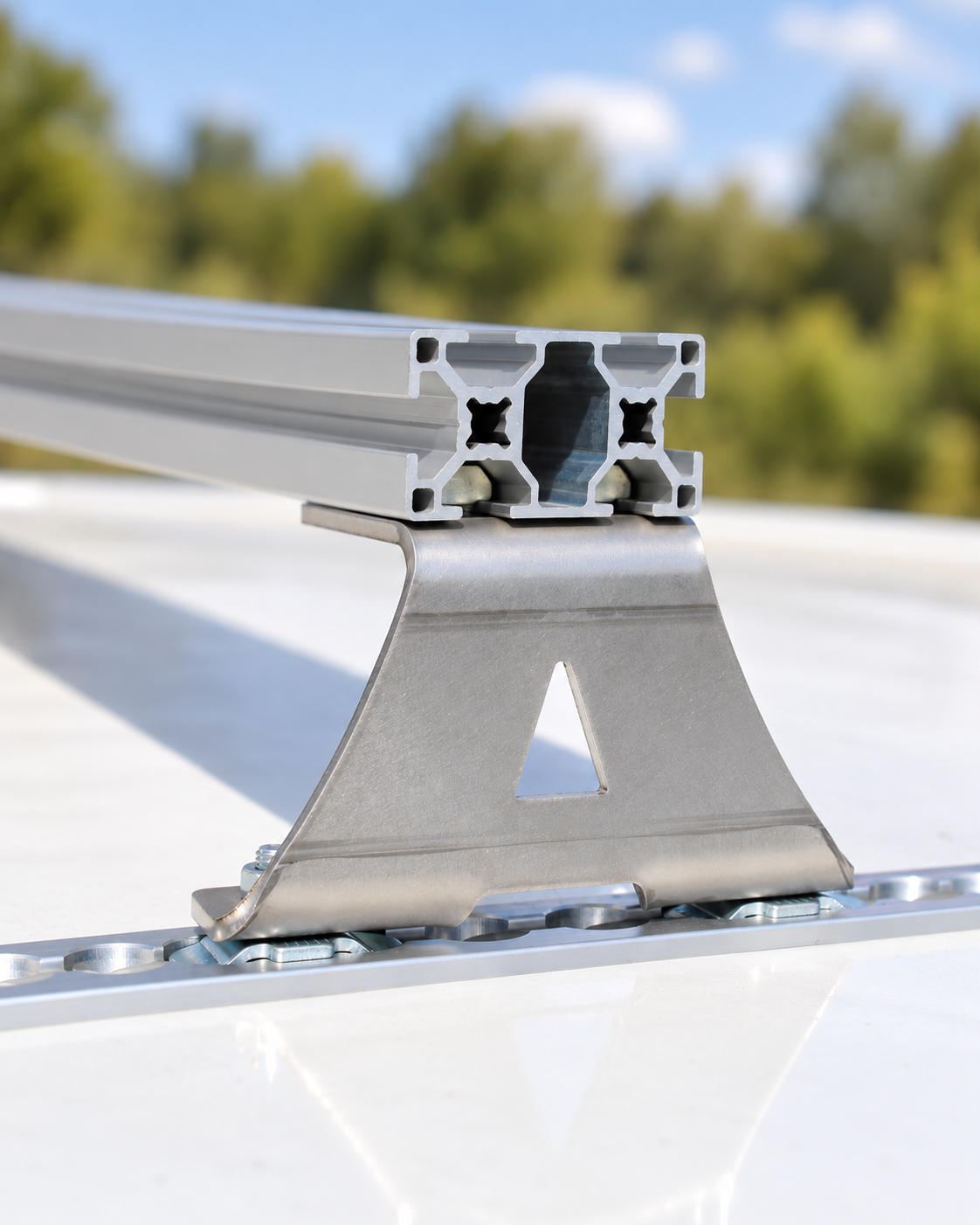

Du kannst zwischen 45, 55, 65 und 75 mm wählen. So lässt sich die Montagehöhe passend zur jeweiligen Dachträgerkonstruktion auswählen.

Technische Daten

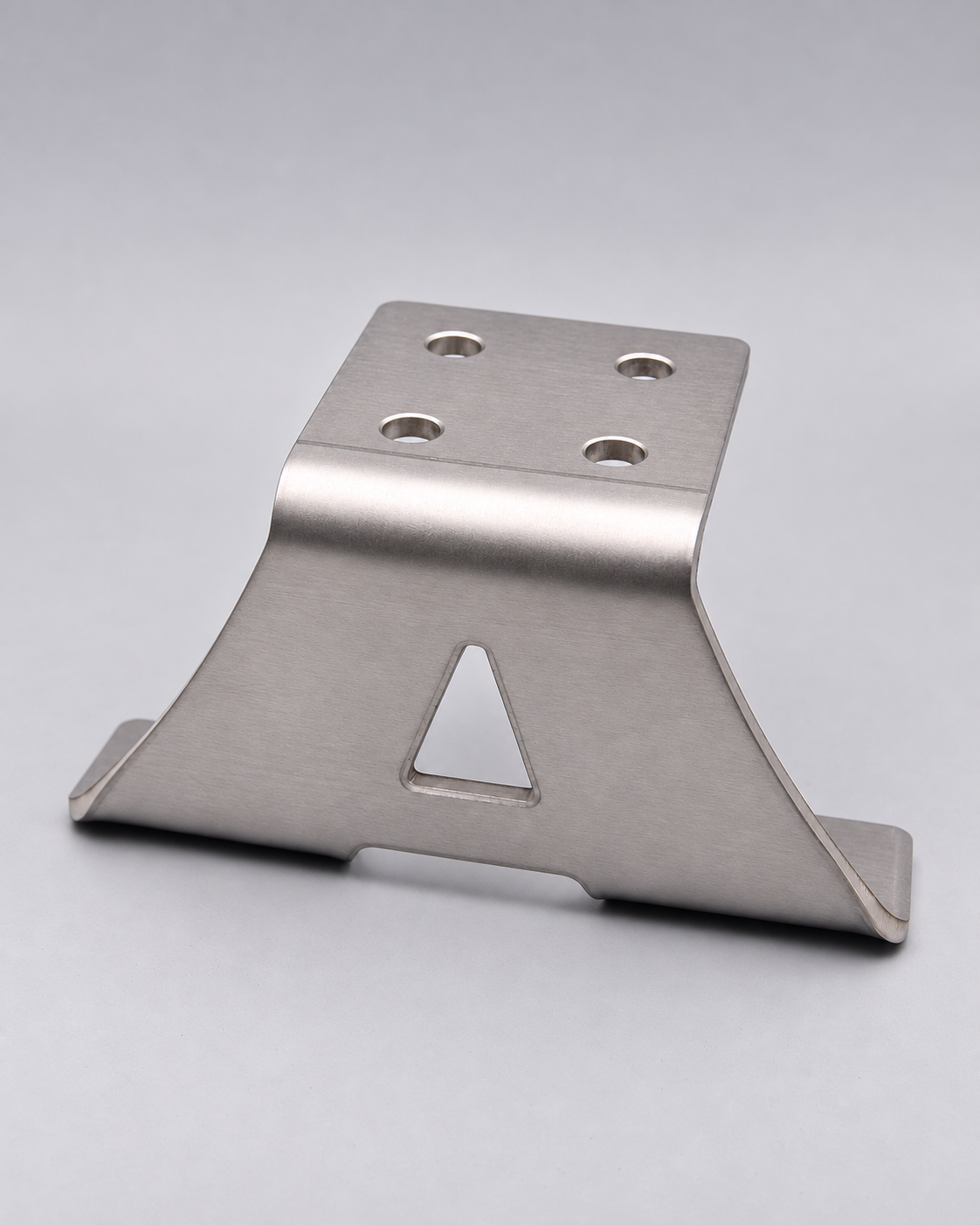

Der Dachträger-Winkel besitzt einen Biegewinkel von 90°. Die obere Auflagefläche für das 60×30-mm-Aluprofil misst 60x70 mm und verfügt über vier Bohrungen für M8-Befestigungen.

Die Unterseite ist 130 mm lang und bietet eine 30 mm breite Auflagefläche. Das Lochbild passt zum 25-mm-Raster einer Airlineschiene.

Einsatzbereiche

Der Winkel eignet sich für selbst gebaute Dachträger, modulare Trägersysteme und individuelle Fahrzeugausbauten auf Campern, Wohnmobilen, Vans, Transportern und Geländewagen.

Hinweis zur Befestigung

Je nach verwendeter Schiene benötigst du passende Airline-Fittings oder Nutensteine. Die passenden Airline-Fittings mit M8-Gewinde sind separat in unserem Shop erhältlich.

Bitte prüfe vor der Bestellung die Abmessungen deiner Aluminiumprofile und Schienen.

Die Dachträger-Winkel sind Bauteile für individuelle Eigenkonstruktionen. Der Anwender ist für die fachgerechte Montage und Prüfung der gesamten Konstruktion verantwortlich. Beachte außerdem die zulässige Dachlast deines Fahrzeugs.
